PT12KW háztartási hálózaton kívüli szolár inverter
brand: Lersion
a termékek származási helye: Kína
a szállítási idő: 7-15 nap
szállítási kapacitás: 150 000
1 Beépített hat németországi Infineon IGBT modul
2 Amerika új generációs GSP chip technológia
3 50 mérnök K+F csoport, saját tervezésű és innovációs alaplap áramkör, rendszer
4 12 éves gyári gyártói tapasztalat, vásárlói visszajelzések és folyamatos fejlesztés
* csúcsminőségű * biztonságosabb * stabilabb * hosszú élettartam
PT sorozatú csúcskategóriás 12 kW-os hibrid inverter otthoni használatra
1 A termék jellemzői
Németország Infineon IGBT modul inverterhez és MPPT töltésvezérlőhöz, magas hőmérséklet- és ütésállóság, biztonságosabb / stabilabb / hosszú élettartamú；
Amerika új generációs DSP mikroprocesszoros chiptechnológiája, CPU szerepe, intelligensebb és hatékonyabb az áramkör és az egész elektromos rendszer vezérlése és kezelése;

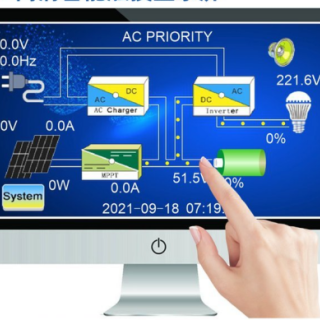

Nagy felbontású LCD érintőképernyő, csúcsminőségű megjelenés, könnyen elérhető ember-számítógép interakció, megtekintheti az eszköz működési adatait, támogatja a kapcsolódó paraméterek online beállításait;
A HVR és LVD feszültségek (ATS) keresztül történő beállításával zökkenőmentes automatikus váltás érhető el a hálózat / akkumulátor / gép leállítása között, így intelligensebb, hatékonyabb és biztonságosabb;
Elérhető munka akkumulátor bank nélkül, a PV képes eltartani a terhelést anélkül, hogy átmenne az akkumulátorokon;
Különböző típusú akkumulátorokkal kompatibilis, Rs485 interfésszel kompatibilis lítium akkumulátorok;
Akkumulátor túlfeszültség/alacsony feszültség, túlterhelés, rövidzárlat, túlmelegedés elleni védelem stb.;
A transzformátor 3-szoros csúcsteljesítményt képes elviselni (jobb induktív terhelés esetén);
IP64-es védelem a nyomtatott áramköri lapokhoz (megakadályozza a porok és rovarok bejutását;
Beépített vagy külső WiFi felügyelet (opcionális).
2 12KW alkalmazása
 |  |  |  |  |  |
| Lakó | Hotel Villa | Hajó/sziget | Farm | Nem rács | Gyár |
3 Műszaki paraméterek
| Hibrid off grid Inverter mód | PT8K | PT10K | PT12K | |||
| Névleges teljesítmény | 8 kW | 10 kW | 12 kW | |||
| Akkumulátor feszültség | 12V24V/48V | 48V | ||||
| Méret: (H*Sz*Hmm) | 800*630*320mm | 900*630*320mm | ||||
| csomag mérete (L*Sz*Hmm) | 900*725*480mm | 1025*740*480mm | ||||
| ÉNy (KG) | 107.5 | 116 | 129 | |||
| GW (KG) | 129,5 | 140 | 153 | |||
| Bemenet | ||||||
| Fázis | L+N+G | |||||
| AC bemeneti tartomány | 110V:85-138VAC;220V:170-275VAC | |||||
| Bemeneti frekvencia | 45Hz-55Hz | |||||
| Kimenet | ||||||
| Kimeneti feszültség | inverter mód:110VAC/220V±5%;AC mód:110VAC/220VAC±10%; | |||||
| Frekvenciatartomány (AC mód) | Automatikus követés | |||||
| Frekvenciatartomány (inverter üzemmód) | 50Hz/60Hz±1% | |||||
| Túlterhelési kapacitás | AC mód:(100%～110%:10perc;110%～130%:1perc;>130%:1s ;) | |||||
| inverter mód:(100%～110%:30s;110%～130%:10s;>130%:1s ;) | ||||||
| Csúcsáram arány | 3:1 max | |||||
| Konverziós idő | <10 ms (tipikus terhelések) | |||||
| Hullámforma | Tiszta szinuszhullám | |||||
| Hatékonyság | >96% (80% ellenállási terhelés) | |||||
| Védelem funkciókat | Akkumulátor túlfeszültség védelem, akkumulátor alulfeszültség védelem, túlterhelés elleni védelem, rövidzárlat elleni védelem, túlmelegedés elleni védelem stb. | |||||
| beépített napelemes töltésvezérlő (beállítás) | ||||||
| Max töltőáram | 150A | 180A | 200A | |||
| Akkumulátor feszültség | 48V | |||||
| PV bemeneti feszültség hatótávolság | 65V-250V | |||||
| Max PV bemenet | 7200W | 8640W | 9600W | |||
| Hűtési módszer | Ventilátorok hűtése | |||||
| környezeti feltételek | ||||||
| Üzemeltetési hőfok | 0℃-40℃ (25 Celsius fok feletti környezeti hőmérsékleten csökken az akkumulátor élettartama) | |||||
| Működési páratartalom | <95% (kiegyenlítés nélkül) | |||||
| Üzemi magasság | <1000m (100m-rel növelve 1%-kal csökkenti a teljesítményt max5000m | |||||
| Zaj | <58dB (távolság a géptől 1 m) | |||||
| Menedzsment | ||||||
| Kijelző | LCD+LED | |||||
| Számítógép kommunikáció felület | RS485 (beállítás) | |||||
| *A fenti adatok tájékoztató jellegűek. Ha bármilyen változás van, kérjük, hivatkozzon a valós objektumra. | ||||||
4 A 12 kW-os inverter kijelzőpaneljének bemutatása
① Érintőkijelző
② Akkumulátor jelző, mindig be van kapcsolva normál akkumulátortöltöttséggel
③ ON/OFF gomb, hosszan lenyomva 3-5 másodpercig a használathoz
④ PV jelző, mindig be van kapcsolva normál PV tápellátással
⑤ INV jelző, mindig világít normál INV kimenettel
6 AC bemenet jelzőfénye, mindig világít normál váltóáramú tápellátás mellett
Útmutató az érintőképernyőhöz:
①AC töltő jelző. Kattintson ide az AC töltő beállításához.
② Munkamód
③Csengő ikon, kattintson a hangjelzés be- vagy kikapcsolásához
④AC kimeneti feszültség
⑤A terhelhetőség százaléka
⑥ Akkumulátor ikon, kattintson ide az akkumulátor paramétereinek megtekintéséhez és beállításához
⑦ Az akkumulátor kapacitásának százalékos aránya
⑧Akkumulátor feszültség
⑨A rendszer óra, dátum és idő
⑩Töltőáram az akkumulátorhoz
⑪Napenergia
⑫Rendszerbeállítás ikonra. Kattintson ide a rendszerparaméterek módosításához
⑬MPPT ikonra. Kattintson ide a vezérlő paramétereinek megtekintéséhez és beállításához. A részletekért lásd a 10.5
⑭A napelem feszültsége
⑮A napelem árama
⑯AC bemeneti frekvencia
⑰AC bemeneti feszültség
5 12 kW-os működési mód (intelligens és automatikus váltás különböző üzemmódokba)
A PT sorozatú IGBT tervezésű transzformátor alapú napenergia-inverter két üzemmóddal rendelkezik: DC prioritás és AC prioritás
5.1. DC prioritás (a PV támogatja az akkumulátorbank nélküli terheléseket) Az inverter a PV panelekből vagy az akkumulátorbankból érkező egyenáramot AC árammá alakítja át a terhelések ellátására. Ha az akkumulátor feszültsége alacsony, az inverter automatikusan átkapcsol a fő bemeneti teljesítményre (gr/generátor), hogy táplálja a terhelést. A rendszer automatikusan visszakapcsol AC-ra, miután az akkumulátor újra feltöltődött.
(1) PV akkumulátorral
(2) Csak akkumulátor
(3) Csak AC táp
5.2. AC prioritás
Amíg a váltakozó áramú bemenet stabil, az inverter a bypass-on működik, hogy árammal látja el a terhelést, és egyidejűleg tölti az akkumulátort. Ha az AC bemenet túl magas / túl alacsony / súlyos torzítás / rendellenes frekvencia / hiba, a rendszer automatikusan átvált az akkumulátor inverterre, hogy táplálja a terhelést. Miután az AC bemenet stabilizálódott, a rendszer visszakapcsol bypass módba, hogy automatikusan táplálja a terhelést.
(1) PV, váltóáram és akkumulátor bank
(2) Napenergia és akkumulátor bank
(3) AC tápegység és akkumulátor bank
(4) Csak akkumulátorral
6 12KW vezetékes bekötési rajz
7 12 kW-os hibrid inverter telepítési helye
